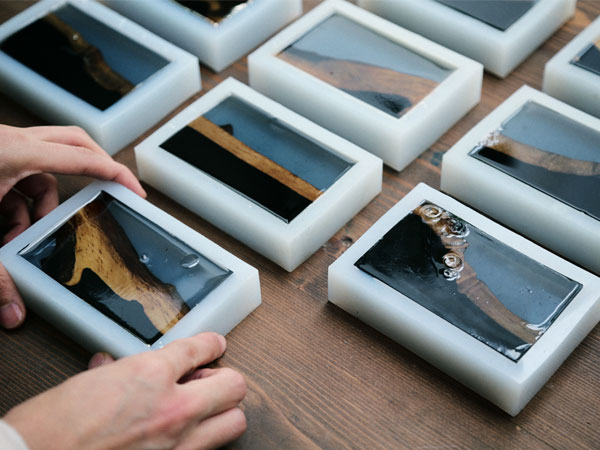

高透明翻模硬膠
這款是高透明翻模硬膠，是款食品級樹脂膠，能夠適應(yīng)各種硅膠模具用來做作品，可以做到環(huán)保級生產(chǎn)環(huán)境，無污染，無有害物質(zhì)產(chǎn)生。
一、產(chǎn)品特點：
● 本品為硬性環(huán)氧水晶寶石膠，粘度低、流平性好、消泡性能好;
● 可常溫或中溫固化，固化速度快;常用于各類仿鉆飾品，仿寶石，水晶紐扣等要求透明度較高的產(chǎn)品制作。
● 固化物透明度佳、表面平整、光亮，無氣泡，附著力強;
● 固化物具有良好的耐溶劑性、抗創(chuàng)性及 耐黃變性能。
二、使用方法：
配 比：A:B = 3:1(重量比)
可使用時間： 25℃×40分鐘(100g混合量)
固化條件： 常溫25℃條件下需要8-10小時可完全固化，加溫55℃可在1.5小時完全固化。
三、產(chǎn)品參數(shù)及特點：
雙組分耐低溫環(huán)氧樹脂AB膠(結(jié)構(gòu)膠)，A組分為白色(或l藍(lán)色色)液體，B組分為淺黃色透明液體固化劑。本產(chǎn)品使用極其方便，將產(chǎn)品按照需要的比例混合并攪拌均勻，施加于待膠接的部位室溫即可固化。A、B組分分開可長期貯存。本產(chǎn)品固化后具有表面光亮、柔韌性好、粘接強度高、耐久性好、無毒無害等特點。本產(chǎn)品固化后為韌性彈性體，因此不存在內(nèi)應(yīng)力，固化物不易因外力開裂，適用于低應(yīng)力和需要韌性保護(hù)的產(chǎn)品。
四、注意事項:
1、本品在混合后可靜置10-20分鐘再使用，以使混合時產(chǎn)生的氣泡及時破除;
2、滴好膠的產(chǎn)品可靜置一段時間再進(jìn)入烤箱，如發(fā)現(xiàn)表面仍有氣泡，可使用火焰消泡的方法除泡;
3、混合在一起的膠量越多，其反應(yīng)就越快，固化速度也會越快，請注意控制一次配膠的量，因為由于反應(yīng)加快，其可使用的時間也會縮短;
4、可使用時間：是指在25℃條件下，100g混合后的膠液的粘稠度增加一倍的時間，并非可操作時間之后, 膠液絕對不能使用;
5、有極少數(shù)人長時間接觸膠液會產(chǎn)生輕度皮膚過敏，有輕度癢痛，建議使用時戴防護(hù)手套，粘到皮膚上請用丙酮或酒精擦去，并使用清潔劑清洗干凈;
6、在大量使用前，請先小量試用，掌握產(chǎn)品的使用技巧，以免差錯。
五、工藝條件及使用方法
3.1 軟性水晶膠的操作方法：
①準(zhǔn)備好所用容器及清潔干燥的標(biāo)牌。
②將所需用水晶膠的A和B兩組份以150:50稱量好，把A組加熱到40℃左右再加入B組，倒入容器，攪拌均勻，消氣泡(抽真空，真空泵)
③消泡后的膠用小燒杯或針筒等均勻滴在標(biāo)牌上，如標(biāo)牌邊緣ab膠淌不到(基本都能走到)，可用小針撥動，使膠均勻涂在表面。
④凝膠固化：涂好后的標(biāo)牌，凝膠時間約為室溫25℃3小時;固化時間約為室溫36小時?；蛘邔⑼亢煤蟮臉?biāo)牌放入60℃的恒溫烘干箱中，3小時即完全固化。
⑤如客戶有特殊要求，凝膠固化時間及固化后膠的軟、硬可根據(jù)客戶要求適當(dāng)調(diào)配。
⑥膠的調(diào)配量、客戶可自行控制，剩余膠不得超過1小時。
3.2 硬性熱固水晶膠的操作方法：
①配置前準(zhǔn)備同上。
②將所需用水晶膠的A和B組份以3:1稱量好后，攪拌均勻，即可滴在標(biāo)牌上。
③凝膠固：涂好的標(biāo)牌放在烘箱中60℃左右加溫1.5小時即可;或常溫下放置13小時左右自干。
掃一掃 免費提供技術(shù)指導(dǎo)
